1、電壓暫降概念與定義

電壓暫降或下跌是指供電電壓有效值在短時間內突然下降又回升恢復的現象。在電網中這種現象的持續時間大多為0.1～1.5s。

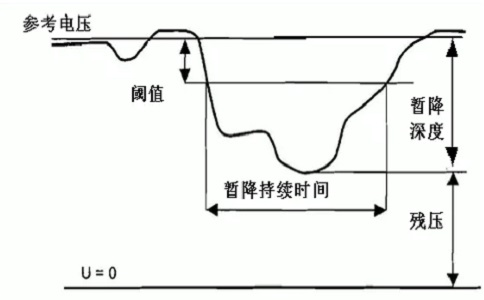

電壓暫降屬于兩維的電磁擾動，即電壓跌落的大小（殘壓或暫降深度）和時間。殘壓是電壓暫降或短時間停電過程中電壓方均根值，殘壓可用伏特值或相對參考電壓的百分比值或標幺值表示。在電壓暫降的分析中，通常將暫降時的電壓有效值與額定電壓有效值的比值定義為暫降的幅值，將暫降從發生到結束之間的時間定義為持續時間，將單位時間內發生電壓暫降的次數定義為暫降頻次。

電工委員會（IEC）將其定義為下降到額定值的90%至1%，國際電氣與電子工程師協會（IEEE）將其定義為下降到額定值的90%至10%，其典型持續時間為0.5～30周波。

2、????供電界關于電壓暫降的認識

CIRED KL2002供電會議指出，把電能質量問題列為當前供電界關注的首要問題。而電能質量的首要問題是電壓驟降，應該作為研究解決的（在用戶電能質量問題投訴中，90%以上是電壓驟降引起的。據統計和案例反映，造成用電設備異常運行或停電的絕大部分因素是電壓驟降問題）。

3、電壓暫降現象的起因總結

引起電壓嚴重暫降的主要原因是系統元件或線路的故障。(雷電等惡劣天氣影響居多的線路短路)

特征：暫降幅度大、近乎矩形曲線、持續時間短（即故障在線時間）

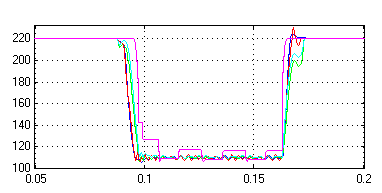

圖a：線路短路

引起電壓暫降的另一主要原因是大容量負荷的投切。（大型電機、電弧爐等）

特征：暫降幅度小、非規則矩形、持續時間長

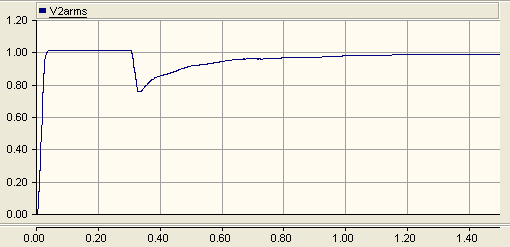

圖b：大型電機啟動

就現象可見,電壓暫降并不是新問題。但是,由于其危害和影響突出,它卻成為近年來日益引起電工界關注的電能質量問題.

4、電壓暫降對供電條件的影響

①電壓暫降的起因是由于引起的功率（尤其是無功功率）大幅度變化，其波及面較大。

②電壓暫降的直接性影響取決于暫降幅值和持續時間。

③設備不能發揮應有的功能，或只能在有限的范圍內運行。

④設備性能降低，在情況下完全停止工作。

⑤更為嚴重的是，工藝流程重啟動造成的連帶影響。

5、電壓暫降的危害

隨著現代電力工業的????發展和系統中用電負荷結構的重大變化，暫態電能質量問題引發的事故越來越多，電壓暫降問題愈發凸顯，電壓暫降造成生產線上電機停機、變頻器失壓保護動作、可編程邏輯控制器（PLC）失靈、計算機存儲數據丟失等事故也越來越多，給用戶帶來很大的經濟損失。
