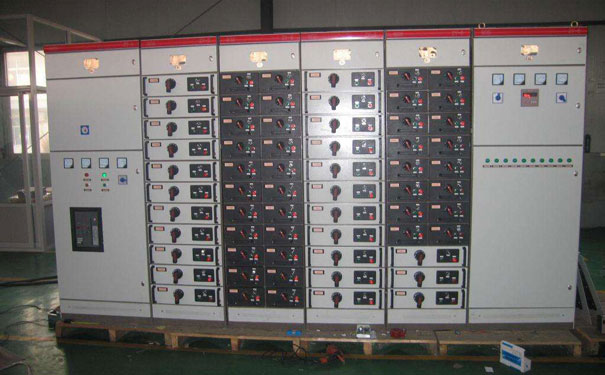

(1)MCS型電氣柜用途

MCS智能型低壓抽出式開關柜是一種其它低壓產品的優點而開發的產品，適用于電廠、石油化工、冶金、輕工、紡織、高層建筑和其它民用、工礦企業的三相交流50HZ，60HZ，額定電壓380V，額定電流4000A及以下的三相四（五）線制電力系統配電系統，在大型發電廠、石化等自動化程度高，要求與計算機接口的場所，作為發、供電系統中的配電、電動機集中控制、無功功率補償?shù)牡蛪号潆娧b置。

(2) MCS型電氣柜結構特點

① 開關柜的基本框架采用C型（或8MF型）開口型鋼組裝而成，外型統一、精度高、抽屜互換性好。

② MCC柜寬度只有600mm，使用空間大，可容納更多的功能單元，節約建設用地。

③ 柜內元件可根據用戶不同需求，配置各種型號的開關，更好的保證產品高的可靠性。

④ 裝置可預留自動化接口，也可把智能模塊安裝在開關柜上，實現遙信、遙測、遙控等三遙功能。

⑤ 抽屜功能單元可分為MCCI、MCCII、MCCIII三種。MCCI型：抽屜寬600mm，高度分180mm，360mm，540mm三種，每柜可安裝高度為1800mm，按所需抽屜大小進行組合，可裝10個單元，適用于較大電流的電動機控制和饋電回路。MCCII型：抽屜寬600/2mm，高度分200mm，可安裝高度為1800mm，按所需抽屜大小進行組合，可裝18個單元，適用于100A以下的單元。MCCIII型：抽屜寬600/2mm，高度分180mm，360mm，540mm三種，可安裝高度為1800mm，按所需抽屜大小進行組合，可裝20個回路，適用于100A以下的單元。

⑥ 操作機構：每個抽屜上均裝有一專門設計的操作機構，用于分?jǐn)嗪烷]合開關，并具備機械聯鎖等多種防誤操作功能，MCCI型抽屜有一套“斷開”、“試驗”、“工作”、“移出”四個位置的定位裝置，抽屜為搖進結構，MCCII型、MCCIII型抽屜單元為推拉式，設置有定位裝置，并有防誤操作功能。
